Gręžtinių pamatų įrengimas

Darbus vykdome pagal standartą:
LST EN 1536:2011
Specialiųjų geotechnikos darbų atlikimas. Gręžtiniai poliai.

Atsižvelgiant į grunto savybes ir gruntinio vandens lygį  galime įrengti įprastinius polinius pamatus arba ištisinio sraigtinio gręžimo polinius pamatus.


Įprastiniai gręžtiniai poliniai pamatai


Įprastiniu būdu įrengiami poliniai pamatai sankabiuose priemolio ir molio gruntuose, jei laikosi vertikalios gręžinio sienutės. Įrengimo technologija paprasta : mechanizmu išgręžiamas reikiamo gylio ir diametro gręžinys. Išvalius gręžinio dugną įleidžiamas armatūros karkasas ir gręžinys užpilamas betonu.

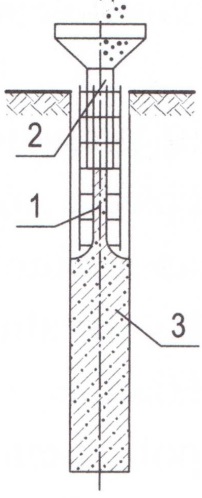

Įprastinio gręžtinio polio įrengimo schema:

  1. armatūros karkasas,
  2. betono mišinio piltuvas,
  3. užbetonuota gręžinio dalis.



Ištisinio sraigtinio gręžimo poliniai pamatai


Silpnuosiuose, vandeninguosiuose gruntuose gręžtiniams poliams įrengti reikia rinktis ištisinio sraigtinio gręžtiniu pamatų įrengimo technologiją. Naudojant specialią gręžimo įrangą, tuščiaviduriu grąžtu, per kurį į gręžinį betono siurblio reguliuojamu spaudimu tiekiamas betono mišinys, gręžiama iki nustatyto gylio vienu ciklu, o gruntas ištraukiamas betonuojant gręžinį ir pamažu traukiant grąžtą. Gręžinio sienučių nereikia saugoti nuo užgriuvimo.




Ištisinio sraigtinio gręžimo polio įrengimo schema:
a – gręžimas; b – betonavimas;

  1. cilindras,
  2. strėlė,
  3. darbinis lygis,
  4. sraigtinio grąžto žingsnis,
  5. iškasos,
  6. sraigtinis grąžtas,
  7. tuščiaviduris grąžto stiebas,
  8. jungtis,
  9. betono tiekimas iš betono siurblio,
  10. užbetonuota gręžinio dalis.











Gręžtinių polių bandymai



Polio laikomajai galiai nustatyti atliekamas polio bandymas statine apkrova. Šis bandymas nustato ribinę laikomąją galią.

Bandymai gali būti daromi projektuojant specialiai tam įrengtus polius arba galima išbandyti jau įrengtus pamatų polius. Taip patikrinama ar įrengti poliai perduos pagrindui jiems skirtą apkrovą. Polių bandymui naudojami tik kalibruoti matavimo prietaisai.
